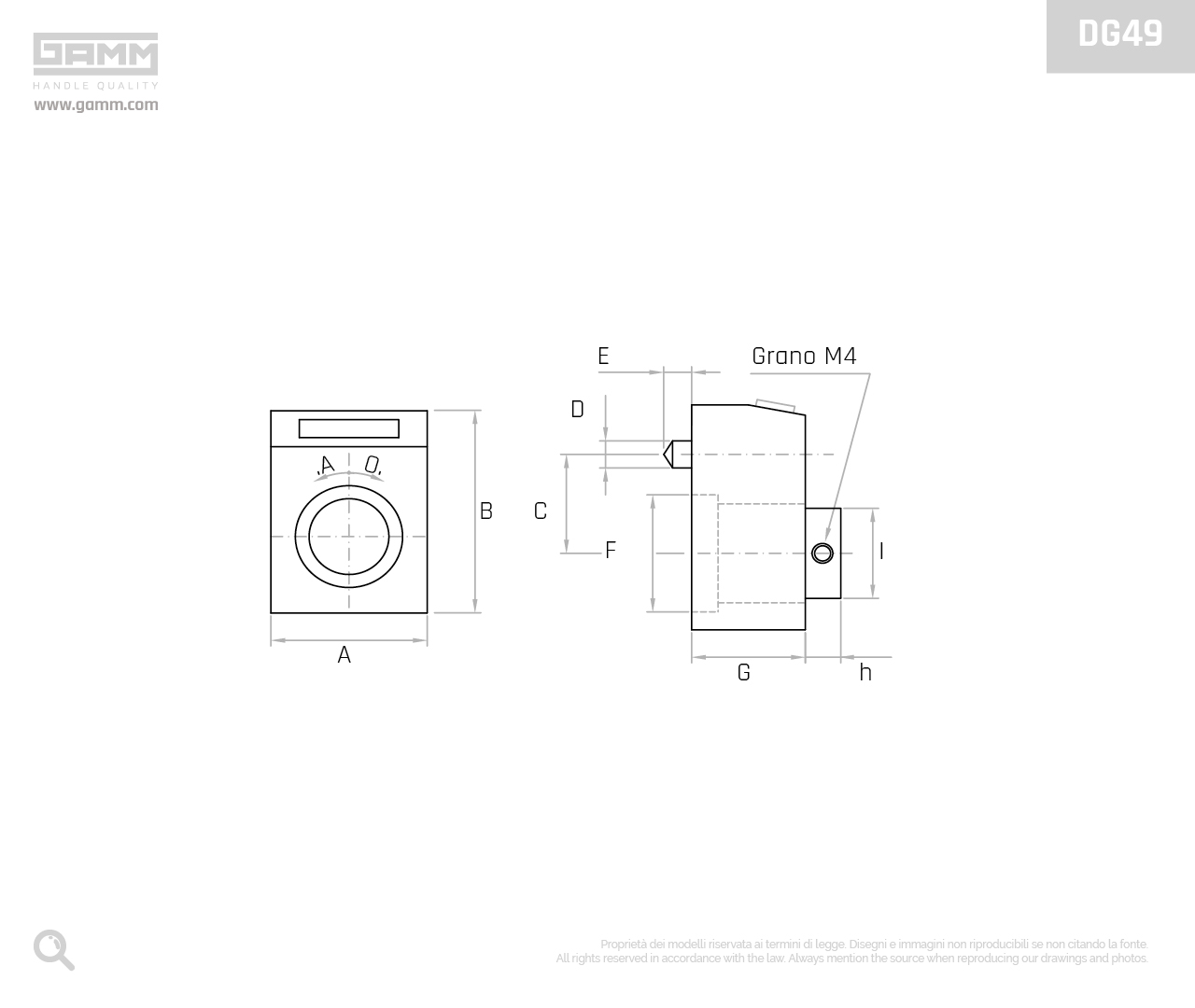

| Modello | Rapporto | Passo | Lettura dopo 1 giro m/m | Velocità max m/m | MISURE DI INGOMBRO | 3D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A mm | B mm | C mm | D mm | E mm | F mm | G mm | h mm | L mm | I mm | ||||||
| DG49 | 1:05 | 0.5 | 00005 | 500 | 49 | 67 | 30 | Ø6 | 6 | Ø40 | 42 | 10 | 16.5 | Ø27 | |
| DG49 | 1:10 | 1 | 00010 | 300 | |||||||||||
| DG49 | 1:15 | 1.5 | 00015 | 300 | |||||||||||
| DG49 | 1:20 | 2 | 00020 | 300 | |||||||||||
| DG49 | 1:25 | 2.5 | 00025 | 300 | |||||||||||
| DG49 | 1:30 | 3 | 00030 | 300 | |||||||||||
| DG49 | 1:40 | 4 | 00040 | 200 | |||||||||||
| DG49 | 1:50 | 5 | 00050 | 200 | |||||||||||
| DG49 | 1:60 | 6 | 00060 | 200 | |||||||||||
| DG49 | 1:100 | 10 | 00100 | 150 | |||||||||||
| DG49 | 1:120 | 12 | 00120 | 150 | |||||||||||
NOTE:
Por cantidad apropriada otros índices disponibles.
Posición de montaje
| utilización | rotación | numerador | buje | perno | junta |
|---|---|---|---|---|---|
| Dispositivo para la regulación y la lectura directa de un desplazamiento (o de una esquina) obtenida por medio de la rotación de un eje de mando pasante. | 0 = horario, valores crecientes. S = antihorario, valores crecientes. |
5 cifras, (cuatro de color negro y uno rojo para indicar decimal), altura 6 mm. | De acero bruñido, agujero 20 H7. Disponibles bujes de reducción D.10-14-15-16-18 sur demande. |
D.6 de posicionamento para el montaje. | De poliuretano negro. |
MONTAGE
Posizionare lo strumento su quota zero, quindi fissare la boccola dell’albero mediante la vite.
| ESEMPIO DI ORDINAZIONE | |||||
|---|---|---|---|---|---|
| Modelo | Paso | Revolución | Buje | Vista | Color |
| DG49 | 1.5 | 0 | 16 | D | naranja |
Solicitar presupuesto
Seleccione el modelo, añádalo a la lista de productos para presupuestar y envíe la solicitud para recibir lo antes posible un presupuesto personalizado.
