Tableau technique
| Codice | Modello | A mm | d mm | E mm | Peso gr. | 3D |
|---|---|---|---|---|---|---|
| 6133005 | PBN/19 Ø5 | 19 | Ø5 | 10 | 6 | 3D |
| 6133010 | PBN/19 Ø6 | 19 | Ø6 | 10 | 6 | 3D |
| 6133015 | PBN/25 Ø6 | 25 | Ø6 | 15 | 11 | 3D |
| 6133020 | PBN/25 Ø8 | 25 | Ø8 | 15 | 10 | 3D |
| 6133025 | PBN/32 Ø8 | 32 | Ø8 | 19 | 22 | 3D |
| 6133030 | PBN/32 Ø10 | 32 | Ø10 | 19 | 21 | 3D |
| 6133035 | PBN/41 Ø10 | 41 | Ø10 | 19 | 47 | 3D |
| 6133040 | PBN/41 Ø12 | 41 | Ø12 | 20 | 48 | 3D |
| 6133045 | PBN/47 Ø10 | 47 | Ø10 | 19 | 71 | 3D |
| 6133050 | PBN/47 Ø12 | 47 | Ø12 | 20 | 69 | 3D |
| 6133051 | PBN/47 Ø14 | 47 | Ø14 | 30 | 67 | 3D |
| 6133052 | PBN/47 Ø16 | 47 | Ø16 | 30 | 66 | 3D |
NOTE:
Insert pour montage par pression (autoblocant).
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

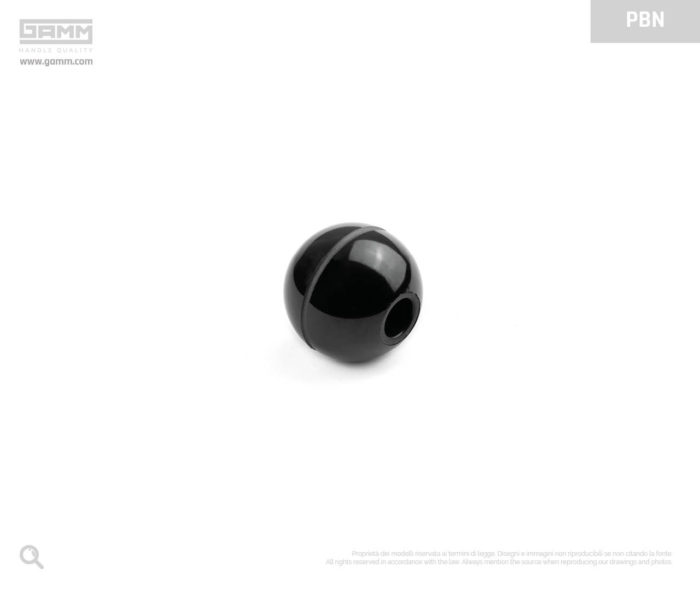

Le Poignée PBN est fabriqué en duroplast noir, un matériau léger et résistant à la corrosion. Son manchon en nylon autobloquant permet un montage rapide et sûr, sans outil. Sa forme compacte et son design fonctionnel le rendent adapté à de nombreuses applications.
Rainure équatoriale. Douille autobloquante en nylon.
Le Poignée PBN est un composant avec une rainure équatoriale et une bague en nylon autobloquante, idéal pour les applications nécessitant une fixation sûre et stable, sans utilisation de vis ou de boulons.
Quelques exemples de domaines d'application pour la poignée PBN:
Fixation d'éléments sur panneaux et structures
Assemblage de composants mécaniques
Création de supports et de guides
Utilisation dans les machines et équipements
