Tableau technique
| Codice | Modello | A mm | E mm | D | Peso gr. | 3D |
|---|---|---|---|---|---|---|
| 6132005 | PBO/19 M4 | 19 | 9 | M4 | 7 | 3D |
| 6132010 | PBO/19 M5 | 19 | 9 | M5 | 7 | 3D |
| 6132015 | PBO/19 M6 | 19 | 9 | M6 | 7 | 3D |
| 6132020 | PBO/25 M6 | 25 | 9 | M6 | 14 | 3D |
| 6132025 | PBO/25 M8 | 25 | 13 | M8 | 16 | 3D |
| 6132030 | PBO/32 M8 | 32 | 13 | M8 | 28 | 3D |
| 6132035 | PBO/32 M10 | 32 | 16 | M10 | 29 | 3D |
| 6132040 | PBO/41 M10 | 41 | 16 | M10 | 54 | 3D |
| 6132045 | PBO/41 M12 | 41 | 18 | M12 | 57 | 3D |
| 6132050 | PBO/47 M10 | 47 | 16 | M10 | 78 | 3D |
| 6132055 | PBO/47 M12 | 47 | 18 | M12 | 80 | 3D |
| 6132060 | PBO/47 M14 | 47 | 20 | M14 | 84 | 3D |
| 6132065 | PBO/60 M12 | 60 | 20 | M12 | 186 | 3D |
| 6132070 | PBO/60 M14 | 60 | 20 | M14 | 180 | 3D |
| 6132075 | PBO/60 M16 | 60 | 20 | M16 | 177 | 3D |
NOTE:
Coloris divers selon quantité.
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

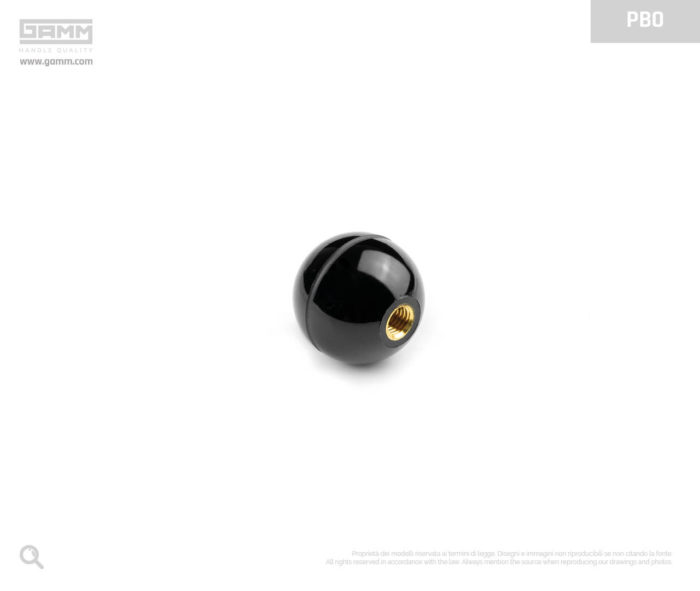

Le Poignée PBO est un composant avec une rainure équatoriale, une douille en laiton et un trou borgne fileté, idéal pour les applications nécessitant une fixation sûre et stable, sans que la vis ou le boulon ne soit visible de l'autre côté.
Le Poignée PBO est fabriqué en duroplaste noir, un matériau léger et résistant à la corrosion. La douille en laiton avec trou borgne fileté permet un assemblage précis et sûr, empêchant la vis de glisser. Sa forme compacte et son design fonctionnel le rendent adapté à de nombreuses applications.
Rainure équatoriale. Douille en laiton et trou borgne taraudé.
Quelques exemples de domaines d'application pour la poignée PBO:
Fixation d'éléments sur panneaux et structures
Assemblage de composants mécaniques
Création de supports et de guides
Utilisation dans les machines et équipements
Produits similaires
MC
Poignée cylindrique
Duroplaste noir.
Trou borgne taraudé.

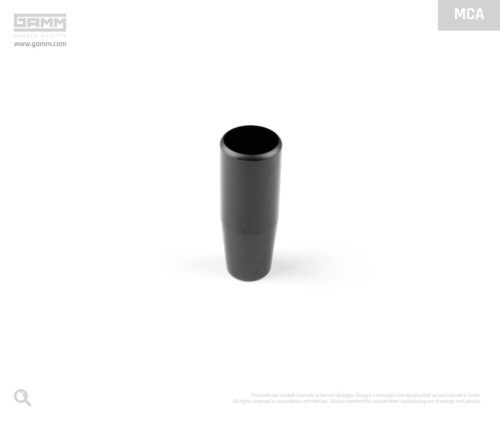

MCA
