Tableau technique
| Codice | Modello | A mm | L mm | C mm | E mm | D | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|
| 7111005 | SB/10 M3 | 10 | 9,5 | 5 | 5 | M3 | 1 | 3D |
| 7111010 | SB/12 M4 | 12 | 11 | 6 | 8 | M4 | 1 | 3D |
| 7111015 | SB/16 M4 | 16 | 15 | 8 | 8 | M4 | 3 | 3D |
| 7111020 | SB/16 M5 | 16 | 15 | 8 | 11 | M5 | 3 | 3D |
| 7111025 | SB/20 M5 | 20 | 18 | 12 | 11 | M5 | 5 | 3D |
| 7111030 | SB/20 M6 | 20 | 18 | 12 | 14 | M6 | 5 | 3D |
| 7111040 | SB/25 M5 | 25 | 23 | 15 | 11 | M5 | 11 | 3D |
| 7111045 | SB/25 M6 | 25 | 23 | 15 | 14 | M6 | 11 | 3D |
| 7111050 | SB/25 M8 | 25 | 23 | 15 | 16 | M8 | 10 | 3D |
| 7111055 | SB/32 M6 | 32 | 29 | 18 | 14 | M6 | 21 | 3D |
| 7111060 | SB/32 M8 | 32 | 29 | 18 | 16 | M8 | 20 | 3D |
| 7111065 | SB/32 M10 | 32 | 29 | 18 | 21 | M10 | 20 | 3D |
| 7111070 | SB/36 M6 | 36 | 34 | 17 | 14 | M6 | 31 | 3D |
| 7111075 | SB/36 M8 | 36 | 34 | 17 | 16 | M8 | 31 | 3D |
| 7111080 | SB/36 M10 | 36 | 34 | 17 | 21 | M10 | 30 | 3D |
| 7111085 | SB/40 M8 | 40 | 37 | 22 | 16 | M8 | 46 | 3D |
| 7111090 | SB/40 M10 | 40 | 37 | 22 | 21 | M10 | 45 | 3D |
| 7111095 | SB/40 M12 | 40 | 37 | 22 | 25 | M12 | 44 | 3D |
| 7111100 | SB/45 M10 | 45 | 44 | 17 | 21 | M10 | 68 | 3D |
| 7111105 | SB/45 M12 | 45 | 44 | 17 | 25 | M12 | 66 | 3D |
| 7111110 | SB/50 M10 | 50 | 46 | 29 | 21 | M10 | 88 | 3D |
| 7111115 | SB/50 M12 | 50 | 46 | 29 | 25 | M12 | 86 | 3D |
| 7111125 | SB/50 M16 | 50 | 46 | 29 | 30 | M16 | 83 | 3D |
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

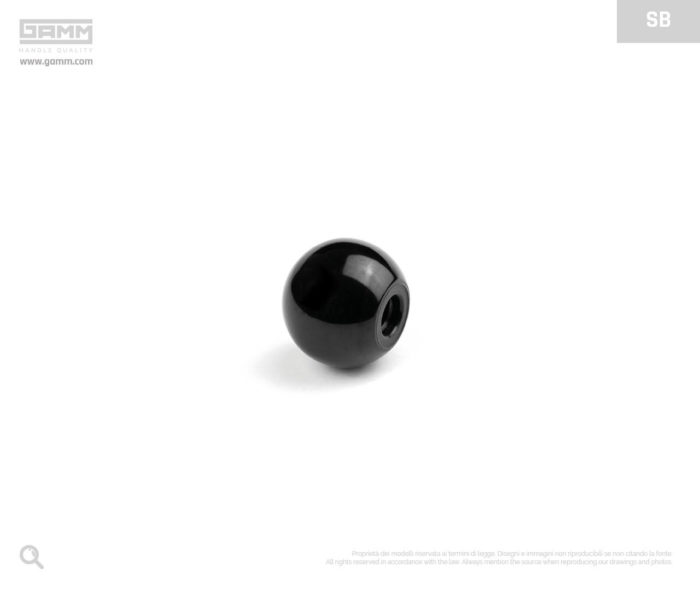

Le Poignée SB est fabriqué en duroplast noir, un matériau léger, durable et auto-extinguible. Son trou borgne fileté permet une fixation stable et sûre aux arbres ou aux essieux. Sa forme ergonomique assure une prise en main confortable et sûre.
Trou borgne taraudé
Le Poignée SB est un composant simple et fonctionnel, idéal pour les applications nécessitant une manipulation manuelle et une fixation sûre. Fabriqué en duroplaste noir, il offre résistance et durabilité.
Quelques exemples de domaines d'application pour la poignée SB:
Machines-outils et équipements industriels
Vannes et robinets
Dispositifs de réglage
Appareils électroménagers
