Tableau technique
| Codice | Modello | B mm | A mm | E mm | F mm | C mm | H mm | D | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| 6146005 | MS/105 M6 | 105±0,5 | 140 | 30 | 48 | 30 | 13 | M6 | 123 | 3D |
| 6146010 | MS/110 M6 | 110±0,5 | 140 | 30 | 48 | 30 | 9 | M6 | 121 | 3D |
| 6146015 | MS/117 M8 | 117±1 | 140 | 30 | 48 | 30 | 15 | M8 | 125 | 3D |
| 6146020 | MS/120 M6 | 120±1 | 140 | 30 | 48 | 30 | 9 | M6 | 121 | 3D |
| 6146025 | MS/120 M8 | 120±1 | 140 | 30 | 48 | 30 | 9 | M8 | 123 | 3D |
| 6146030 | MS/132 M8 | 132±1 | 160 | 36 | 56 | 36 | 15 | M8 | 150 | 3D |
| 6146035 | MS/132 M10 | 132±1 | 160 | 36 | 56 | 36 | 15 | M10 | 151 | 3D |
NOTE:
Beaucoup d’option specialles à votre disposition,sur demande.
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

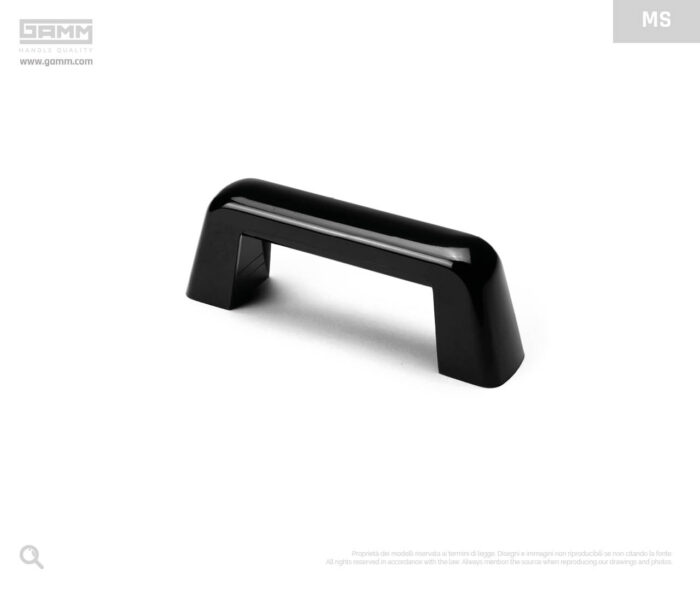

La poignée MS est réalisée en duroplaste noir, un matériau résistant et léger. La douille en laiton offre une haute résistance à l’usure et à la corrosion. Le trou borgne fileté permet un montage précis et sûr, évitant le déchaussement de la vis. Sa forme ergonomique garantit une prise en main confortable et sûre.
Douille en laiton et trou borgne fileté.
La poignée MS est un composant robuste et polyvalent, idéal pour des applications nécessitant une manœuvre manuelle précise et fiable. Réalisée avec une douille en laiton et un trou borgne fileté, cette poignée offre une excellente résistance à l’usure et aux agents chimiques, garantissant une fixation sûre et stable.
Quelques exemples de domaines d’application pour la poignée MS:
Machines-outils et équipements industriels
Dispositifs de réglage
Appareils électroménagers
Produits similaires

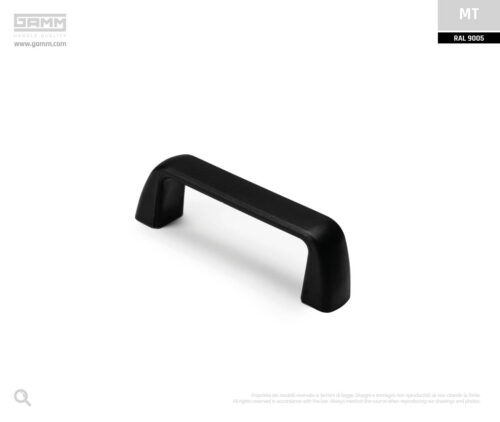

MT
Poignèe
Technopolymère, renforcé de fibres de verre, finition mate.
Douille en laiton et trou borgne fileté.
MF
Poignèe
Technopolymère, renforcé de fibres de verre, finition mate.
Trou traversant pour vis à tête cylindrique.

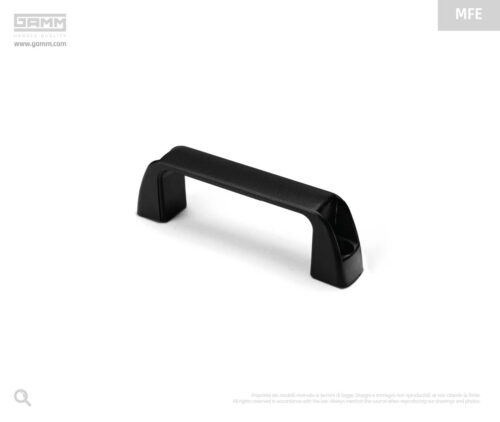

MFE
