Tableau technique
| Codice | Modello | A mm | B mm | C mm | D | E mm | F mm | G mm | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| 6113005 | VB/20 M4 | 20 | 13 | 15 | M4 | 9 | 7 | 8 | 5 | 3D |
| 6113010 | VB/20 M5 | 20 | 13 | 15 | M5 | 9 | 7 | 8 | 5 | 3D |
| 6113015 | VB/20 M6 | 20 | 13 | 15 | M6 | 9 | 7 | 8 | 5 | 3D |
| 6113020 | VB/30 M5 | 30 | 17 | 24 | M5 | 9 | 11 | 13 | 14 | 3D |
| 6113025 | VB/30 M6 | 30 | 17 | 24 | M6 | 9 | 11 | 13 | 15 | 3D |
| 6113030 | VB/30 M8 | 30 | 17 | 24 | M8 | 15 | 11 | 13 | 17 | 3D |
| 6113031 | VB/30 Ø8 | 30 | 17 | 24 | Ø8 | 15 | 11 | 13 | 17 | - |
| 6113037 | VB/40 M6 | 40 | 21 | 28 | M6 | 13 | 12 | 16 | 35 | 3D |
| 6113042 | VB/40 M8 | 40 | 21 | 28 | M8 | 15 | 12 | 16 | 34 | 3D |
| 6113047 | VB/40 M10 | 40 | 21 | 28 | M10 | 16 | 12 | 16 | 36 | 3D |
| 6113052 | VB/50 M8 | 50 | 25 | 33 | M8 | 15 | 13 | 20 | 54 | 3D |
| 6113057 | VB/50 M10 | 50 | 25 | 33 | M10 | 16 | 13 | 20 | 56 | 3D |
| 6113062 | VB/50 M12 | 50 | 25 | 33 | M12 | 18 | 13 | 20 | 58 | 3D |
| 6113077 | VB/60 M12 | 60 | 28 | 35 | M12 | 18 | 15 | 20 | 78 | 3D |
NOTE:
Beaucoup d’option specialles a votre disposition sur demande.
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

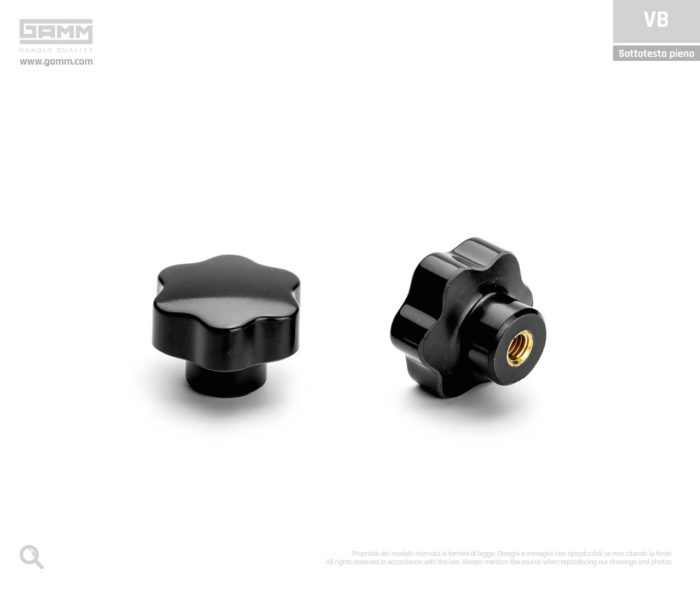

Le volant VB 6 lobes avec sous-tête solide est fabriqué en Duroplast noir, un matériau résistant et léger. La douille en laiton avec trou borgne fileté permet un assemblage précis et sûr, empêchant la vis de glisser. Le dessous complet offre une plus grande surface d'appui, idéale pour les applications nécessitant une plus grande stabilité.
Volant de serrage à 6 lobes en Duroplast noir avec douille en laiton et trou borgne fileté avec sous tête pleine.
VB est un volant de serrage à 6 lobes avec sous-tête complète, un composant robuste et polyvalent, idéal pour les applications qui nécessitent résistance, fiabilité et une plus grande surface d'appui. Equipé d'une douille en laiton avec un trou borgne fileté, il offre une excellente résistance à l'usure et aux produits chimiques, assurant une fixation sûre et stable.
Quelques exemples de domaines d'application du VB volant de serrage avec sous-tête complet:
Eléments de fixation sur panneaux et structures
Assemblage de composants mécaniques
Création de supports et de guides
Utilisation dans les machines et équipements industriels
