| Modello | Rapporto | Passo | Lettura dopo 1 giro m/m | MISURE DI INGOMBRO | 3D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A mm | B mm | C mm | D mm | E mm | F mm | h mm | I mm | L mm | M mm | 3D | ||||
| RE96 | 1:05 | 0.5 | 0005 | 11 | 4.5 | 40 | 45 | 96 | 83 | 5.5 | 70 | 70 | 58 | |
| RE96 | 1:10 | 1 | 0010 | |||||||||||
| RE96 | 1:15 | 1.5 | 0015 | |||||||||||
| RE96 | 1:20 | 2 | 0020 | |||||||||||
| RE96 | 1:25 | 2.5 | 0025 | |||||||||||
| RE96 | 1:30 | 3 | 0030 | |||||||||||
| RE96 | 1:35 | 3,5 | 0035 | |||||||||||
| RE96 | 1:40 | 4 | 0040 | |||||||||||
| RE96 | 1:50 | 5 | 0050 | |||||||||||
| RE96 | 1:60 | 6 | 0060 | |||||||||||
NOTE:
Per quantità adeguate, sono disponibili altri rapporti.

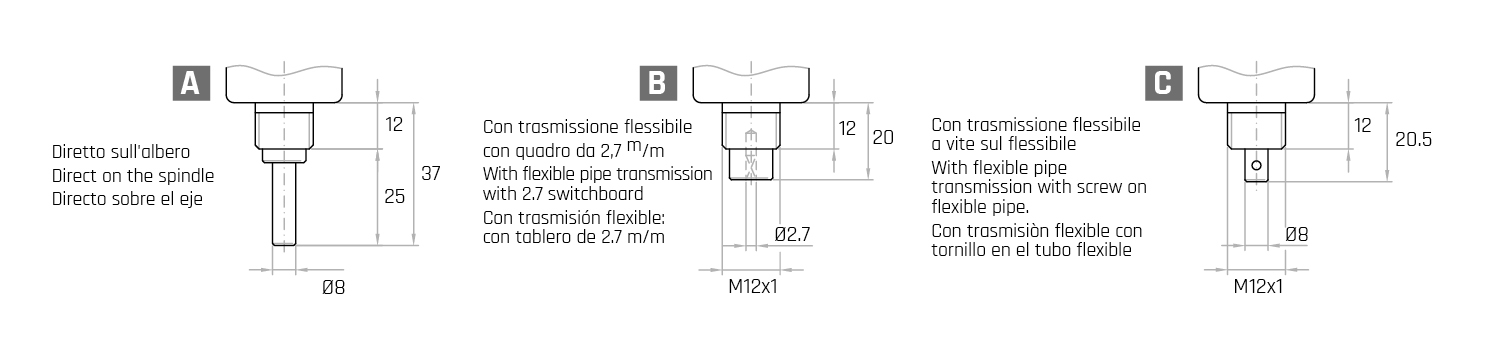

Attacchi per albero di comando
| Impiego | Rotazione | Numeratore | Uscita albero di comando | Vista | Azzeramento |
|---|---|---|---|---|---|
| Strumento per la lettura diretta di uno spostamento (o di un angolo). Il movimento viene trasmesso attraverso un albero di uscita situato nella parte posteriore dello strumento e viene trasferito al numeratore. | 0 = oraria, valori crescenti. S = antioraria, valori crescenti. |
A 4 cifre (tre di colore nero ed un decimale rosso) con altezza cifre 8 mm. | Sul retro (N) oppure verso il basso (G). | Frontale (F) o inclinata (I). | Frontale a vite. |
| ESEMPIO DI ORDINAZIONE | |||||
|---|---|---|---|---|---|
| Modello | Passo | Senso | Attacco | Uscita albero | Vista |
| RE | 0.5 | S | B | G | F |
Richiedi preventivo
Seleziona il modello, aggiungilo alla lista dei prodotti da preventivare e invia la richiesta per ricevere al più presto una quotazione personalizzata.
