Tableau technique
| Codice | Modello | A mm | L mm | B mm | C mm | D | E mm | F mm | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| 6135500 | BI/40 M8X75 | 17 | 38 | 35 | 12 | M8 | 10 | 75 | 38 | 3D |
| 6135505 | BI/50 M8X85 | 21 | 50 | 35 | 12 | M8 | 10 | 85 | 49 | 3D |
| 6135510 | BI/50 M8X95 | 21 | 50 | 45 | 12 | M8 | 10 | 95 | 56 | 3D |
| 6135515 | BI/50 M8X125 | 21 | 50 | 75 | 12 | M8 | 10 | 125 | 74 | 3D |
| 6135520 | BI/55 M8X130 | 23 | 55 | 75 | 12 | M8 | 10 | 130 | 80 | 3D |
| 6135600 | BI/55 M10X90 | 23 | 55 | 35 | 14 | M10 | 12 | 90 | 68 | 3D |
| 6135605 | BI/65 M10X100 | 25 | 65 | 35 | 14 | M10 | 12 | 100 | 76 | 3D |
| 6135610 | BI/65 M10X110 | 25 | 65 | 45 | 14 | M10 | 12 | 110 | 86 | 3D |
| 6135615 | BI/65 M10X140 | 25 | 65 | 75 | 14 | M10 | 12 | 140 | 112 | 3D |
| 6135700 | BI/65 M12X78 | 25 | 65 | 13 | 15 | M12 | 15 | 78 | 72 | 3D |
| 6135705 | BI/65 M12X105 | 25 | 65 | 40 | 15 | M12 | 15 | 105 | 108 | 3D |
| 6135710 | BI/65 M12X140 | 25 | 65 | 75 | 15 | M12 | 15 | 140 | 157 | 3D |
| 6135715 | BI/85 M12X98 | 28 | 85 | 13 | 15 | M12 | 15 | 98 | 96 | 3D |
| 6135720 | BI/85 M12X125 | 28 | 85 | 40 | 15 | M12 | 15 | 125 | 132 | 3D |
| 6135725 | BI/85 M12X160 | 28 | 85 | 75 | 15 | M12 | 15 | 160 | 181 | 3D |
| 6135730 | BI/85 M12X190 | 28 | 85 | 105 | 15 | M12 | 15 | 190 | 219 | 3D |
| 6135028 | BI/65 M14X78 | 25 | 65 | 13 | 15 | M14 | 15 | 78 | 73 | 3D |
| 6135030 | BI/65 M14X105 | 25 | 65 | 40 | 15 | M14 | 15 | 105 | 118 | 3D |
| 6135035 | BI/65 M14X140 | 25 | 65 | 75 | 15 | M14 | 15 | 140 | 161 | 3D |
| 6135036 | BI/85 M14X98 | 28 | 85 | 13 | 15 | M14 | 15 | 98 | 98 | 3D |
| 6135037 | BI/85 M14X125 | 28 | 85 | 40 | 15 | M14 | 15 | 125 | 143 | 3D |
| 6135038 | BI/85 M14X160 | 28 | 85 | 75 | 15 | M14 | 15 | 160 | 185 | 3D |
| 6135040 | BI/85 M14X190 | 28 | 85 | 105 | 15 | M14 | 15 | 190 | 227 | 3D |
NOTE:
Beaucoup d’option specialles a votre disposition sur demande.
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

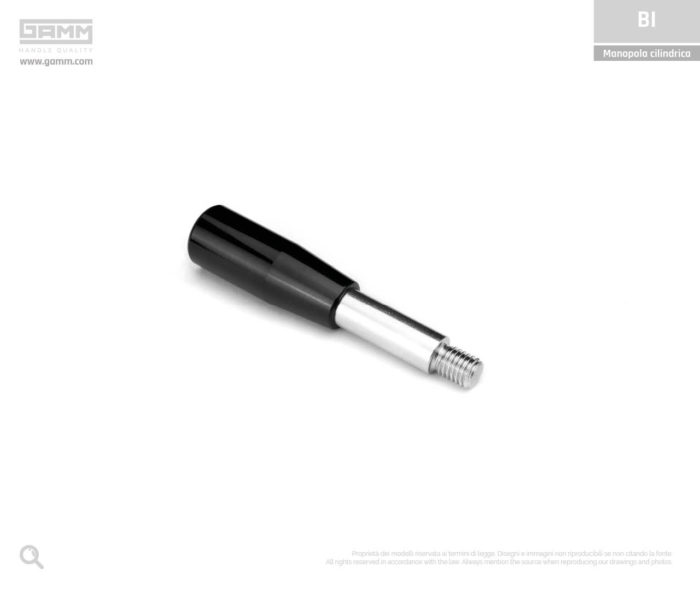

Le Poignée BI est un composant robuste et polyvalent, idéal pour les applications exigeant une manipulation précise et une prise en main ferme. Composé d'une tige en acier galvanisé et d'un Poignée cylindrique en duroplaste noir, ce Poignée offre une résistance mécanique élevée et une prise en main confortable et sûre.
Le Poignée BI est composé d'une tige en acier galvanisé, résistante à la corrosion, et d'un Poignée cylindrique en duroplast noir, un matériau léger et résistant. Sa forme cylindrique assure une prise en main ferme et confortable.
Tige en acier galvanisé et Poignée cylindrique
Quelques exemples de domaines d'application pour la poignée BI:
Machines-outils et équipements industriels
Vannes et robinets
Dispositifs de réglage
Appareils électroménagers
