Tableau technique
| Codice | Modello | A mm | L mm | d mm | E mm | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|
| 6137005 | MCA/17x40 Ø5 | 17 | 38 | Ø5 | 21 | 9 | 3D |
| 6137010 | MCA/17x40 Ø6 | 17 | 38 | Ø6 | 21 | 9 | 3D |
| 6137012 | MCA/21x50 Ø8 | 21 | 50 | Ø8 | 28 | 20 | 3D |
| 6137013 | MCA/21x50 Ø10 | 21 | 50 | Ø10 | 28 | 18 | 3D |
| 6137015 | MCA/23x55 Ø8 | 23 | 55 | Ø8 | 28 | 27 | 3D |
| 6137020 | MCA/23x55 Ø10 | 23 | 55 | Ø10 | 28 | 25 | 3D |
| 6137025 | MCA/25x65 Ø10 | 25 | 65 | Ø10 | 30 | 36 | 3D |
| 6137030 | MCA/25x65 Ø12 | 25 | 65 | Ø12 | 30 | 35 | 3D |
| 6137035 | MCA/28x85 Ø12 | 28 | 85 | Ø12 | 45 | 58 | 3D |
| 6137040 | MCA/28x85 Ø14 | 28 | 85 | Ø14 | 45 | 55 | 3D |
| 6137045 | MCA/29x115 Ø12 | 29 | 115 | Ø12 | 45 | 89 | 3D |
| 6137050 | MCA/29x115 Ø14 | 29 | 115 | Ø14 | 45 | 84 | 3D |
NOTE:
–
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

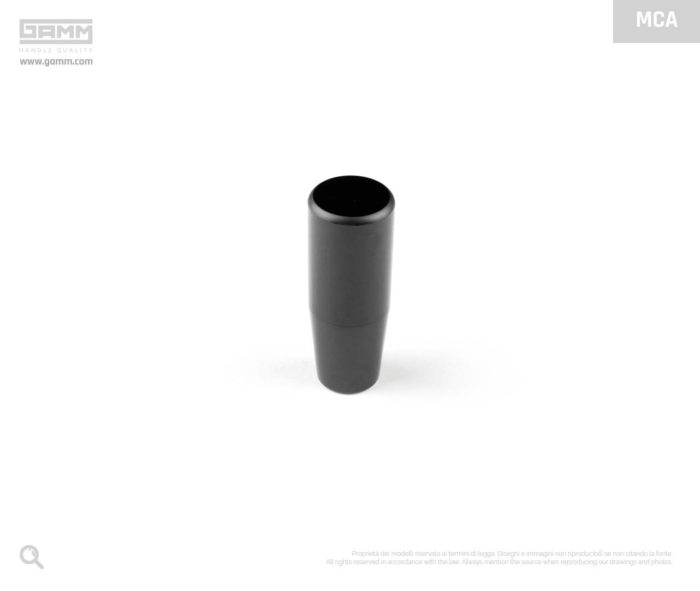

Le Poignée MCA est fabriqué en duroplast noir, un matériau léger et résistant à la corrosion. Son manchon en nylon autobloquant permet un montage rapide et sûr, sans outil. Sa forme compacte et son design fonctionnel le rendent adapté à de nombreuses applications.
Compas autobloquant en nylon.
Le Poignée MCA est un composant simple et fonctionnel, idéal pour les applications qui nécessitent une fixation sûre et stable, sans l'utilisation de vis ou de boulons.
Quelques exemples de domaines d'application pour la poignée MCA:
Fixation d'éléments sur panneaux et structures
Assemblage de composants mécaniques
Création de supports et de guides
Utilisation dans les machines et équipements
