Tableau technique
| Codice | Modello | A mm | L mm | E mm | B mm | D | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|
| 6138005 | MCG/17x40 M6 | 17 | 43 | 8 | 12 | M6 | 21 | 3D |
| 6138010 | MCG/17x40 M8 | 17 | 43 | 8 | 12 | M8 | 22 | 3D |
| 6138012 | MCG/21x50 M8 | 21 | 56 | 10 | 16 | M8 | 54 | 3D |
| 6138013 | MCG/21x50 M10 | 21 | 56 | 10 | 16 | M10 | 56 | 3D |
| 6138015 | MCG/23x55 M8 | 23 | 61 | 10 | 16 | M8 | 55 | 3D |
| 6138017 | MCG/23x55 M10 | 23 | 61 | 10 | 16 | M10 | 58 | 3D |
| 6138018 | MCG/25x65 M8 | 25 | 71 | 13 | 18 | M8 | 85 | 3D |
| 6138020 | MCG/25x65 M10 | 25 | 71 | 13 | 18 | M10 | 88 | 3D |
| 6138025 | MCG/28x85 M10 | 28 | 92 | 13 | 20 | M10 | 122 | 3D |
| 6138030 | MCG/28x85 M12 | 28 | 92 | 13 | 20 | M12 | 129 | 3D |
| 6138035 | MCG/29x115 M10 | 29 | 119 | 13 | 20 | M10 | 151 | 3D |
| 6138040 | MCG/29x115 M12 | 29 | 119 | 13 | 20 | M12 | 152 | 3D |
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

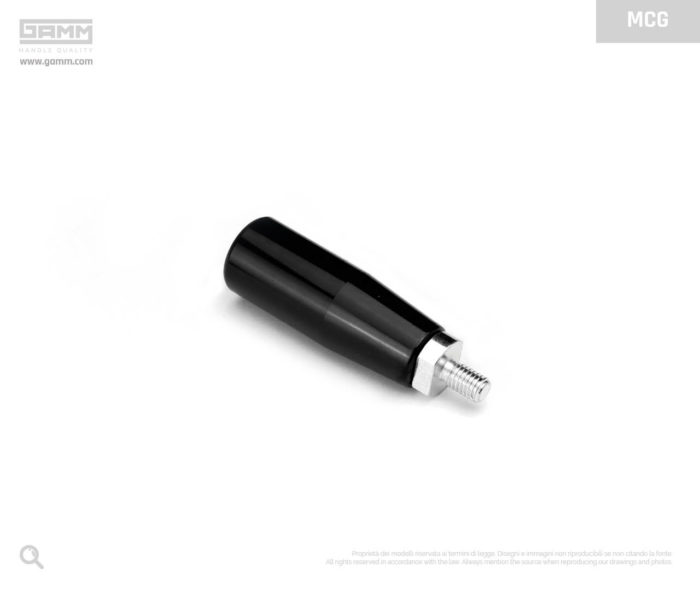

Le Poignée MCG est fabriqué en duroplast noir, un matériau léger et durable. L'axe rotatif en acier galvanisé offre une grande résistance à l'usure et à la corrosion. Le filetage permet un vissage précis et sûr, tandis que le verrouillage à clé assure une fixation encore plus stable.
Axe pivotant fileté en acier zingué avec verrouillage à clée.
Le Poignée MCG est un composant robuste et fonctionnel, idéal pour les applications nécessitant une manipulation précise et une fixation sûre. Doté d'un axe de pivot fileté en acier zingué avec verrouillage à clé, ce Poignée offre une grande résistance mécanique et un verrouillage en position.
Quelques exemples de domaines d'application pour la poignée MCG:
Machines-outils et équipements industriels
Dispositifs de serrage et de réglage
Maintenance et réparation
Instrumentation de laboratoire
