Tableau technique
| Codice | Modello | A mm | L mm | D | E mm | G mm | Peso gr. | 3D |
|---|---|---|---|---|---|---|---|---|
| 6138003 | MGE/13x27 M6 | 13 | 27 | M6 | 10 | 3 | 11 | 3D |
| 6138006 | MGE/17x40 M6 | 17 | 38 | M6 | 13 | 3 | 18 | 3D |
| 6138011 | MGE/21x50 M6 | 21 | 50 | M6 | 13 | 3 | 39 | 3D |
| 6138014 | MGE/21x50 M8 | 21 | 50 | M8 | 14 | 4 | 41 | 3D |
| 6138019 | MGE/23x55 M6 | 23 | 55 | M6 | 13 | 3 | 46 | 3D |
| 6138016 | MGE/23x55 M8 | 23 | 55 | M8 | 14 | 4 | 47 | 3D |
| 6138022 | MGE/25x65 M8 | 25 | 65 | M8 | 15 | 4 | 73 | 3D |
| 6138021 | MGE/25x65 M10 | 25 | 65 | M10 | 14 | 5 | 88 | 3D |
| 6138027 | MGE/28x85 M8 | 28 | 85 | M8 | 15 | 4 | 106 | 3D |
| 6138026 | MGE/28x85 M10 | 28 | 85 | M10 | 17 | 5 | 110 | 3D |
| 6138036 | MGE/29x115 M10 | 29 | 115 | M10 | 17 | 5 | 138 | 3D |
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

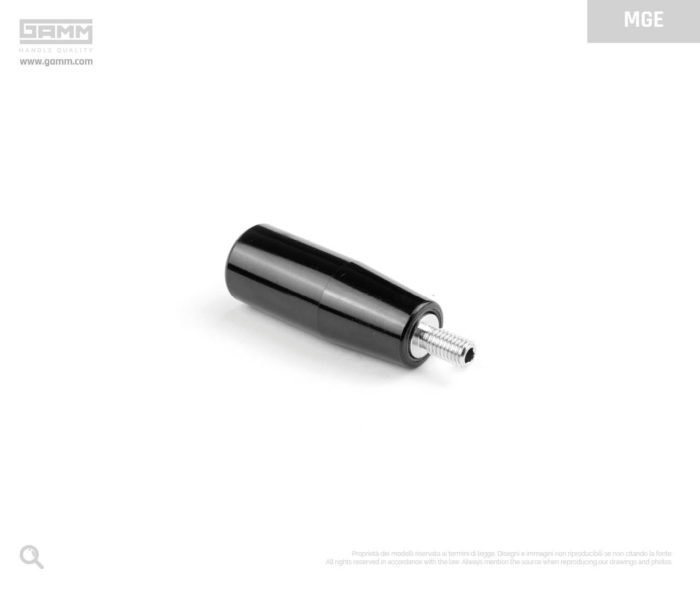

Le Poignée MGE est fabriqué en duroplast noir, un matériau léger et durable. L'axe rotatif en acier zingué offre une grande résistance à l'usure et à la corrosion. Le filetage permet un vissage précis et sûr, tandis que la douille hexagonale permet un verrouillage ferme du Poignée à l'aide d'une clé Allen.
Axe pivotant fileté en acier zingué avec douille de verrouillage hexagonale.
Le Poignée MGE est un composant polyvalent et fonctionnel, idéal pour les applications nécessitant une manipulation manuelle précise et un verrouillage sécurisé. Composé d'un axe rotatif fileté en acier zingué avec une douille hexagonale verrouillable, ce Poignée offre une grande résistance mécanique et un verrouillage en position.
Quelques exemples de domaines d'application pour la poignée MGE:
Machines-outils et équipements industriels
Dispositifs de serrage et de réglage
Maintenance et réparation
Instrumentation de laboratoire
