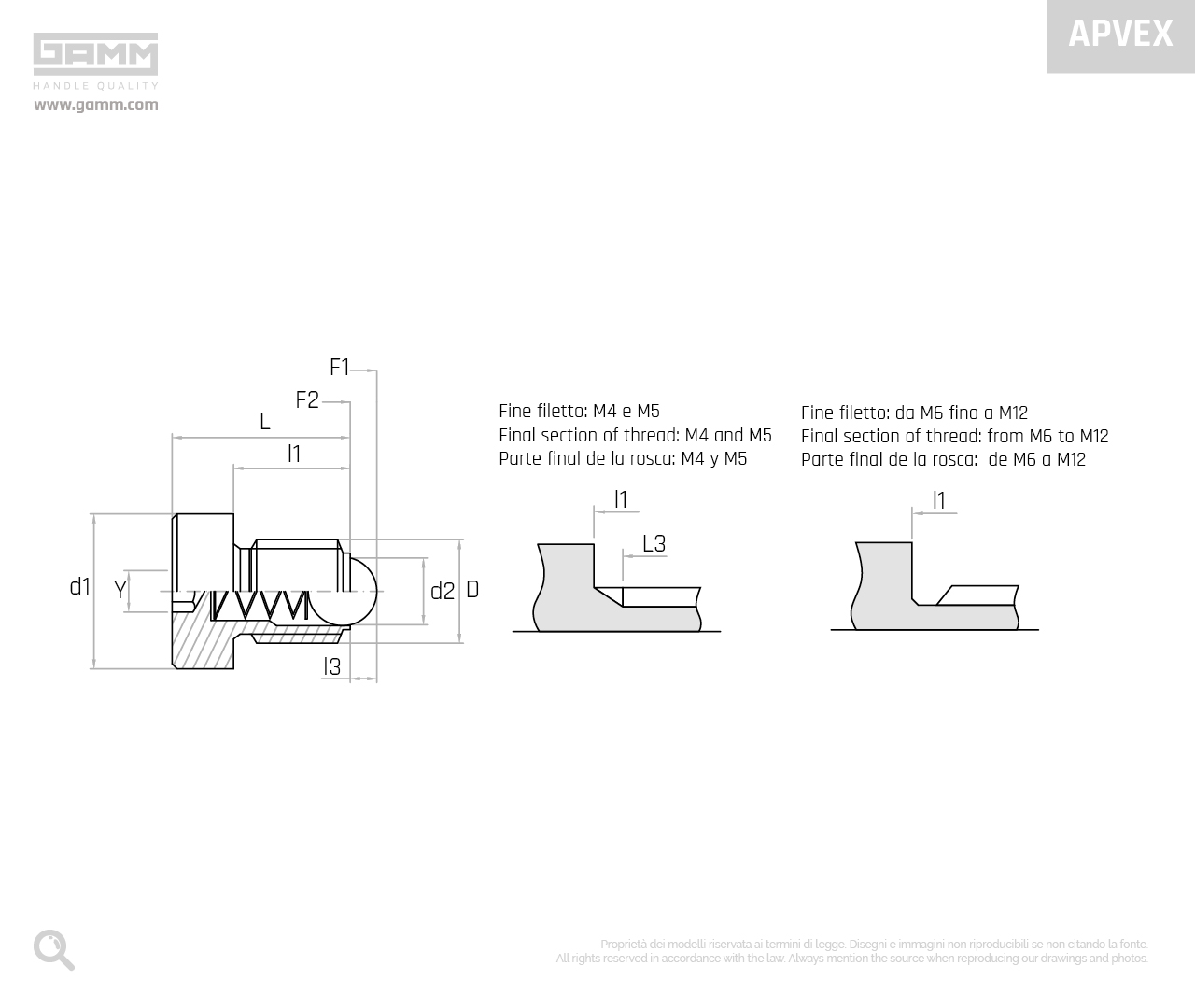

Tabla técnica
| Codice | Modello | D | d1mm | d2mm | Lmm | l1mm | L3mm | l3mm | Ymm | F1N | F2N | Pesogr. | 3D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7747563 | APVEX/11,5 | M4 | 6 | 2,5 | 12 | 9,0 | 7 | 0,8 | 2 | 6 | 12 | 0,8 | 3D |
| 7747568 | APVEX/13,5 | M5 | 8 | 3,0 | 14 | 10,0 | 8 | 0,9 | 2,5 | 9 | 14 | 2,0 | 3D |
| 7747573 | APVEX/15 | M6 | 10 | 3,5 | 15 | 10,0 | - | 1,0 | 3 | 11 | 16 | 3,9 | 3D |
| 7747578 | APVEX/17,5 | M8 | 13 | 5,0 | 18 | 12,5 | - | 1,5 | 4 | 18 | 30 | 6,9 | 3D |
| 7747583 | APVEX/23 | M10 | 16 | 6,0 | 23 | 17,0 | - | 2,0 | 5 | 24 | 45 | 13,3 | 3D |
| 7747588 | APVEX/26 | M12 | 18 | 8,0 | 26 | 19,0 | - | 2,5 | 6 | 35 | 60 | 19,0 | 3D |
NOTE:
Disponible también en la versión con resorte reforzado (R). F1: Presión de resorte precarga. F2: Presión de resorte carga máxima.
Solicitar presupuesto
Seleccione el modelo, añádalo a la lista de productos para presupuestar y envíe la solicitud para recibir lo antes posible un presupuesto personalizado.
