Tableau technique
| Codice | Modello | A mm | E mm | D | Peso gr. | 3D |
|---|---|---|---|---|---|---|
| 6131005 | PB/19 M4 | 19 | 10 | M4 | 6 | 3D |
| 6131010 | PB/19 M5 | 19 | 10 | M5 | 6 | 3D |
| 6131015 | PB/19 M6 | 19 | 10 | M6 | 5 | 3D |
| 6131020 | PB/25 M5 | 25 | 17 | M5 | 11 | 3D |
| 6131025 | PB/25 M6 | 25 | 17 | M6 | 11 | 3D |
| 6131030 | PB/25 M8 | 25 | 17 | M8 | 10 | 3D |
| 6131035 | PB/32 M5 | 32 | 20 | M5 | 23 | 3D |
| 6131040 | PB/32 M6 | 32 | 20 | M6 | 23 | 3D |
| 6131045 | PB/32 M8 | 32 | 20 | M8 | 22 | 3D |
| 6131050 | PB/32 M10 | 32 | 20 | M10 | 22 | 3D |
| 6131052 | PB/32 M12 | 32 | 20 | M12 | 20 | 3D |
| 6131060 | PB/41 M6 | 41 | 20 | M6 | 50 | 3D |
| 6131065 | PB/41 M8 | 41 | 20 | M8 | 48 | 3D |
| 6131070 | PB/41 M10 | 41 | 20 | M10 | 46 | 3D |
| 6131075 | PB/41 M12 | 41 | 20 | M12 | 44 | 3D |
| 6131076 | PB/41 M16 | 41 | 20 | M16 | 40 | 3D |
| 6131090 | PB/47 M10 | 47 | 23 | M10 | 70 | 3D |
| 6131095 | PB/47 M12 | 47 | 23 | M12 | 68 | 3D |
| 6131100 | PB/47 M14 | 47 | 23 | M14 | 67 | 3D |
| 6131150 | PB/47 M16 | 47 | 23 | M16 | 65 | 3D |
| 6131125 | PB/60 M8 | 60 | 25 | M8 | 160 | 3D |
| 6131130 | PB/60 M10 | 60 | 25 | M10 | 153 | 3D |
| 6131135 | PB/60 M12 | 60 | 25 | M12 | 156 | 3D |
| 6131140 | PB/60 M14 | 60 | 25 | M14 | 155 | 3D |
| 6131145 | PB/60 M16 | 60 | 25 | M16 | 146 | 3D |
NOTE:
Beaucoup d’option specialles a votre disposition, sur demande.
Demander un devis
Sélectionnez le modèle, ajoutez-le à la liste des produits à chiffrer et envoyez la demande afin de recevoir rapidement un devis personnalisé.
Spécifications du produit

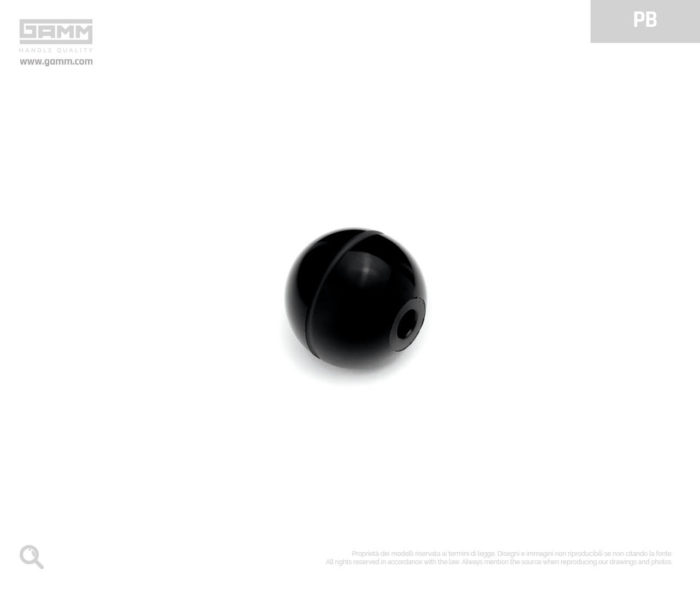

Le Poignée PB est un composant avec une rainure équatoriale et un trou borgne fileté, idéal pour les applications qui nécessitent une fixation sûre et stable, sans que la vis ou le boulon ne soit visible de l'autre côté.
Le Poignée PB est fabriqué en duroplast noir, un matériau léger et résistant à la corrosion. Son trou borgne fileté permet un assemblage précis et sûr, empêchant la vis de glisser. Sa forme compacte et son design fonctionnel le rendent adapté à de nombreuses applications.
Rainure équatoriale. Trou borgne taraudé.
Quelques exemples de domaines d'application pour la poignée PB:
Fixation d'éléments sur panneaux et structures
Assemblage de composants mécaniques
Création de supports et de guides
Utilisation dans les machines et équipements
